聚氨酯噴涂保溫施工要點？

硬泡聚氨酯噴涂保溫技術(shù)較難掌握，易產(chǎn)生噴涂的聚氨酯保溫泡孔不均勻等問題。應加強現(xiàn)場噴涂施工人員的培訓工作，使其熟練掌握噴涂技術(shù)，能夠獨立解決噴涂施工中遇到的技術(shù)問題。下面外圍墻防護保溫工程小編介紹一下噴涂施工中需要解決的關(guān)鍵技術(shù)問題主要有以下幾個方面：

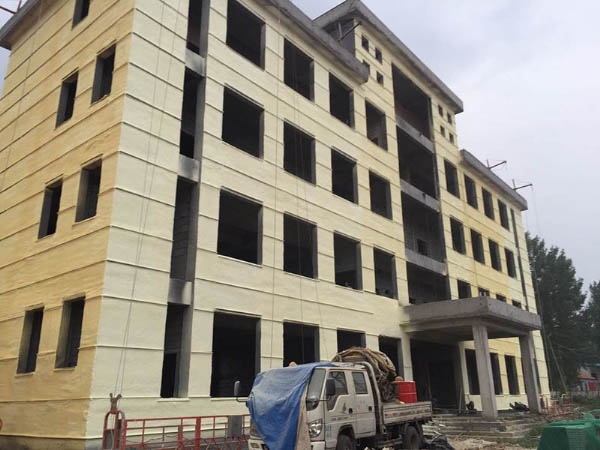

1、現(xiàn)場噴涂施工環(huán)境溫度

聚氨酯發(fā)泡受溫度的影響很大。發(fā)泡依靠熱量而進行，如果沒有熱量，體系中的發(fā)泡劑就無法蒸發(fā)，從而無法生成泡沫塑料。熱量來自化學反應產(chǎn)生和環(huán)境提供兩個方面。化學反應熱不受外界因素的影響，環(huán)境提供的熱量則隨環(huán)境溫度的變化而變化。

2、乳白時間和霧化效果的控制

聚氨酯泡沫的形成需經(jīng)歷發(fā)泡和熟化兩個階段。從黑、白料混合開始到泡沫體積膨脹停止，這個過程稱為發(fā)泡。發(fā)泡過程中，體系釋放出大量的反應熱酯噴涂工藝時，應考慮泡孔的均勻性。

3、噴涂保溫現(xiàn)場風力

噴涂作業(yè)時，要求風速在5m/s以下。風速超過5m/s，將吹失反應產(chǎn)生的熱量，影響聚氨酯泡沫的快速發(fā)泡反應，使產(chǎn)品表面變脆。同時，由于噴涂發(fā)泡機將原料混合后，以霧化狀態(tài)噴出，如風速過大，將會吹走霧化顆粒，增加原料損耗，污染環(huán)境。

4、聚氨酯保溫材料料比偏差

機器泡與手工泡密度的差別較大。通常，機器的固定料比為1∶1，但由于各廠家白料的粘度差別較大，造成實際料比與機器固定料比不符。當白料過量時表現(xiàn)為泡沫密度低，顏色發(fā)白，泡沫強度下降，手感軟，氣溫低時易收縮;當黑料過量時表現(xiàn)為泡沫密度高，顏色深，泡沫強度高，手感硬而脆。
